Temporizador TBOX 8 8 x 600-630 w

MANUAL DE INSTRUCCIONES DEL TBOX

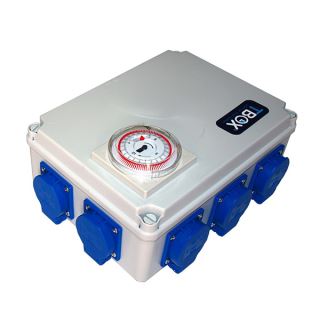

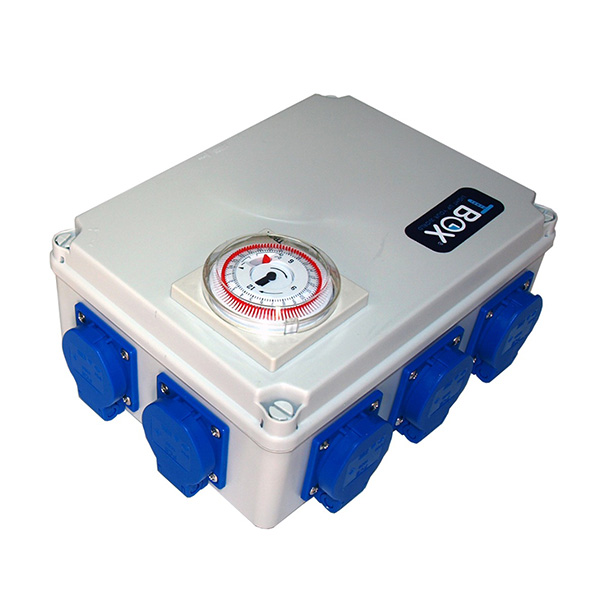

TBOX® es una caja temporizadora multibase que controla un máximo de 4 accesorios de 600 W ó 6 de 400 W. Incorpora una toma auxiliar de calefacción situada en la parte superior, esta se activa cuando el resto de tomas están apagadas, lo que nos permite mantener, mediante un calefactor, la temperatura idónea de la sala.

1.1 DATOS TÉCNICOS

Dimensiones: 241 x 180 x 95 mm.
Corriente requerida: 230 Vac / 50 Hz.
Potencia máxima: 2.400 W.
Potencia máxima toma auxiliar: 2.400 W.
Temporizador analógico

1.2 CORRIENTE REQUERIDA

Para conectar el TBOX® necesitará dos líneas de alimentación independientes, por lo menos, 15 amperios cada una. Se consideran líneas independientes de alimentación aquellas que se pueden usar exclusivamente para el TBOX®.

1.3 INSTALACIÓN

Retire el panel frontal del TBOX®, para ello retire los 4 tornillos plásticos que hay en las esquinas del frontal. En cada esquina del interior de la caja encontrará unas hendiduras para facilitar su fijación, instálelo sobre una superficie lisa con la ayuda de 4 tornillos.

Monte el TBOX® cerca de sus líneas independientes de alimentación. En la parte inferior del TBOX® encontrará dos cables de alimentación (de
230V) con toma de tierra.

Conecte, si es necesario, una toma de tierra a la línea de alimentación.

Ahora conecte el enchufe de cada uno de los dos cables de alimentación a la toma de corriente de su línea de alimentación independiente.

Los dos cables de conexión están distribuidos por dos líneas de alimentación independientes.

Su TBOX® está conectado a la red.

1.4 CONSEJOS DE CONEXIÓN

Una vez haya seguido los pasos 1.2 y 1.3 puede conectar los accesorios al TBOX®, lea detenidamente las instrucciones de los accesorios que desea conectar para evitar cualquier error de conexión.

1.5 AJUSTE DEL EQUIPO PARA SU USO

Cuando tenga los accesorios conectados al TBOX®, retire la cubierta plástica del reloj, en el, encontrará un interruptor con tres posiciones:

Encendido continuo.
Encendido las horas seleccionadas.
Apagado.

Coloque el interruptor en la posición de “encendido las horas seleccionadas”.
Configure el tiempo en el que quiera que se encienda el equipo, tirando de las clavijas dentro equipo apagado. Clavijas hacia fuera equipo encendido.
El tiempo mínimo de cambio (apagado/encendido) es de 15 minutos, equivalente a una clavija.

1.6 SEGURIDAD

El funcionamiento del TBOX® solo se garantiza si siguen las instrucciones de este manual.
Recomendamos que sea un instalador autorizado quien instale el TBOX®.
Antes de su instalación desconéctelo de la toma de corriente de 230 V.
Los productos TBOX® tienen un año de garantía.
Para hacer uso de esta garantía debe devolver el equipo al punto de venta donde lo adquirió.
Cualquier alteración en el TBOX® sin previo consentimiento por el fabricante anula la garantía. Una instalación errónea anula la garantía. El fabricante, importador y punto de venta del equipo no se responsabiliza de ningún daño derivado del uso del TBOX®.
